三相电流互感器变比在线转换智能控制仪
详细说明
三相电流互感器变比在线转换智能控制仪是太原山互科技有限公司与国网山西省电力公司太原供电公司共同研发的产品。主要用于供热采暖期与非采暖期等周期性开工企业用电计量，还用于风电和水电及光伏发电或用电双向计量等电能计量领域，其特点是发电或用电负荷差距很大而采用2～100倍复合变比的电流互感器。在大小负荷转换时，实现不停电即在线安全转换变比，确保计量准确防止漏计量现象发生。特别是在“煤改电”供热取暖项目中应用可以避免增加两套计量设备，节省用地空间，减少故障点和运维成本。
主要特征
1、在线同步转换三相复合变比电流互感器（CT）变比时瞬间先接后断延时开路，有效防止二次开路危害的形成；
2、实时采样监测计量二次回路电流，仪器默认手动模式和大负荷变比状态，可以切换到自动模式，既根据设定电流值，自动在线不停电同步转换三相电流互感器（CT）的变比；
3、仪器内部设有电流潮流方向采样识别系统，可根据发电或用电双向计量的需要，将电压互感器（VT）二次回路接入仪器，籍此通过设定系统相位变化范围，实时判断母线潮流方向的变化，从而在线同步转换三相电流互感器（CT）的变比,来实现发电或用电的双向计量；

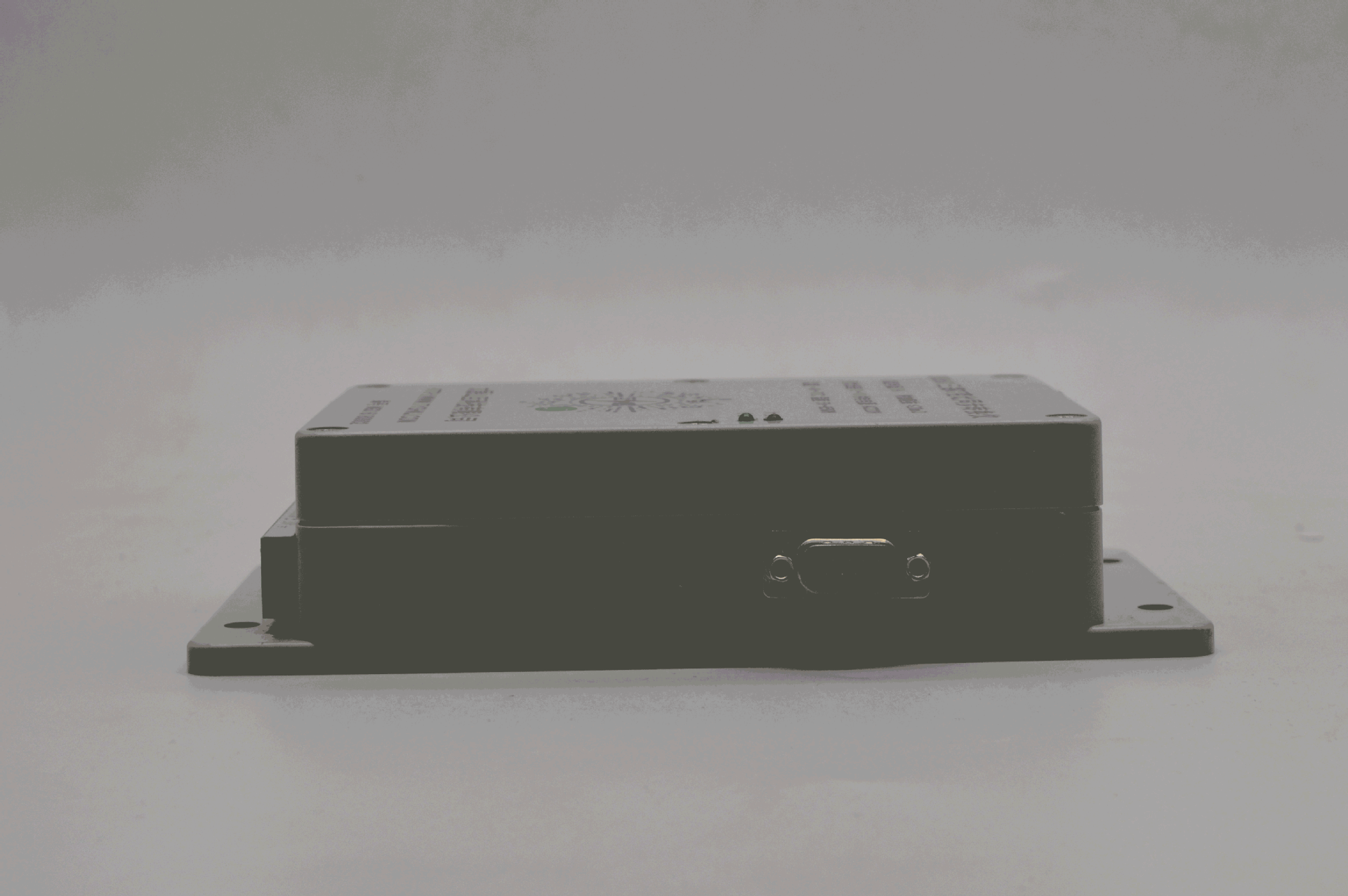

4、仪器设有串行通讯接口RS232，可以实现与电能表通讯，也可以根据需要实现远端控制和无线通讯；
5、一台仪器可以同时控制三相四线制电能计量装置三台复合双变比电流互感器（CT），或者三相三线制电能计量装置两台复合双变比电流互感器（CT）的变比在线不停电转换；
6、仪器安装位置推荐固定放置在电能表柜中电能表的下部，需要开孔露出仪器面板，这样后背布线简单、方便观察和操作。也可以放置在CT计量柜上部，需要留有观察窗门和布线通道；
7、电源须从电源屏布线取电取保仪器不断电工作。
技术参数
1、仪器最大过载电流80A
2、仪器功耗＜10VA 工作电源：AC220V，50Hz Operating power: AC220V, 50Hz
3、开窗口尺寸≥长365mm×宽155mm Open the window size more than 365mm length * width 155mm,
外形尺寸：长425mm×高280mm（含提手）×深425mm
Shape size: 425mm * height 280mm (including handle) * Deep 425mm
4、重量约7kg Weight about 7kg
