高压三相组合互感器检定装置
商品描述
当前，三相组合计量箱已经开始在用户工程中大量安装使用，计量人员在对计量箱中的计量用电压互感器进行误差检测时，仍然采用传统的单相升压单相检验的方法，也有采用三相升压单相检验的方法，而本方案采用三相升压、三相检测的方法。
对于35kV及以上的电压互感器，多为敞开式或装入GIS中，且一般在现场进行检测，由于标准电压互感器的体积和重量的限值，因此该类电压互感器不适用三相升压三相检测的方法；而对于10kV及以下的计量装置，尤其用户工程中，广泛使用三相组合计量箱，计量箱的检测大多在出库前在试验室进行检测，以后的周期检测为现场检测。由于计量箱多为10kV及以下，自身容积较小，标准电压互感器的体积和重量也大大减小，因此采用三相升压装置和三相标准电压互感器成为可能。三相同时接线，同时检测，三相电压互感器二次回路带三相二次负载（人工接入的或实际的），使得三相组合计量箱的智能化检测成为可能，提高了互感器的检测速度。
对于三相组合计量箱，电压互感器和电流互感器密集的安装于一个箱体中，在实际运行时,电压互感器之间，电压互感器与电流互感器之间是有影响的，GB17201《组合互感器》和JB/T10432-2004《三相组合互感器》中对互感器之间的影响以及影响的检测方法作了规定。
单相升压单相检验的方法没有考虑互感器之间的磁场、电场的影响，没有考虑电压互感器在实际三相电压下运行与单相电压检验在工况不同的情况下误差存在的差异。因此传统的方法只能够检测互感器作为单体存在时的误差，却无法发现互感器在组合后的各种干扰并存的环境下的实际误差。
研制一套能够对三相组合计量箱中的电压互感器进行三相升压三相检测的装置，该装置可以完成下列工作：
（1）可以对组合计量箱中的电压互感器进行快速检测；
（2）可以判断三相电压互感器之间的相互影响是否满足计量使用要求；
（3）可以判断三相电压互感器对每台电流互感器的影响是否满足计量使用要求；
（4）如果再配一套三相升流装置，可以完成电流互感器对电压互感器的影响测试，实现GB17201《组合互感器》和JB/T10432-2004《三相组合互感器》要求的全部互感器之间的相互影响试验。
主要特征

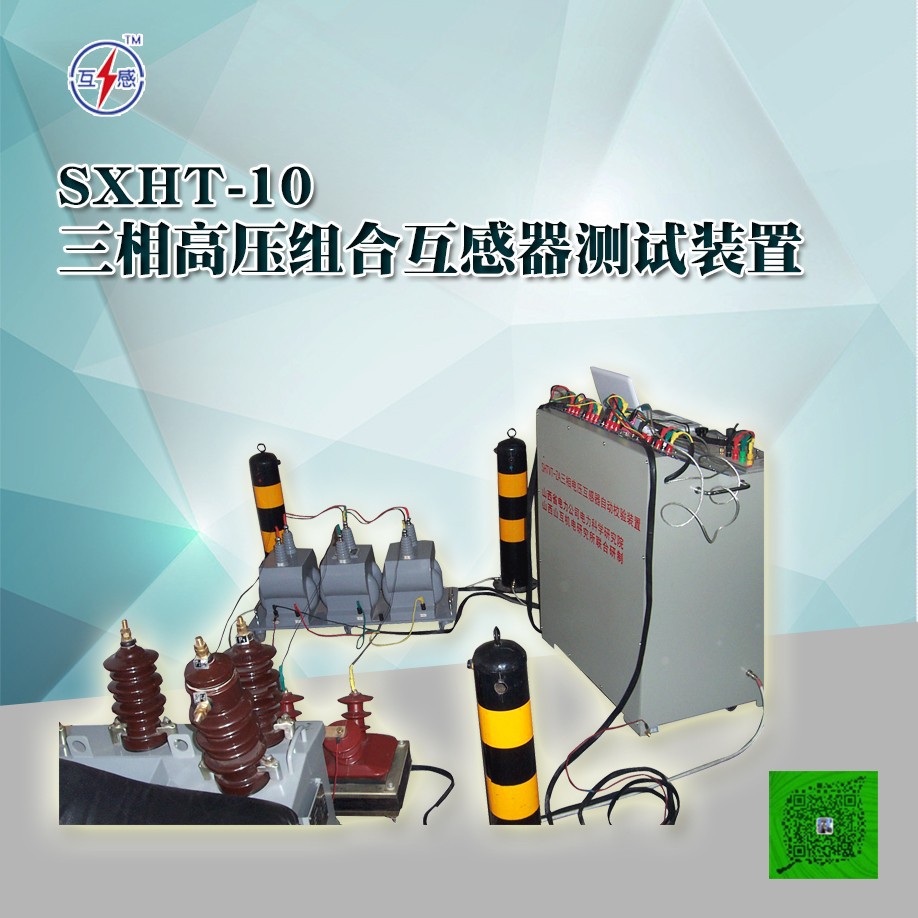

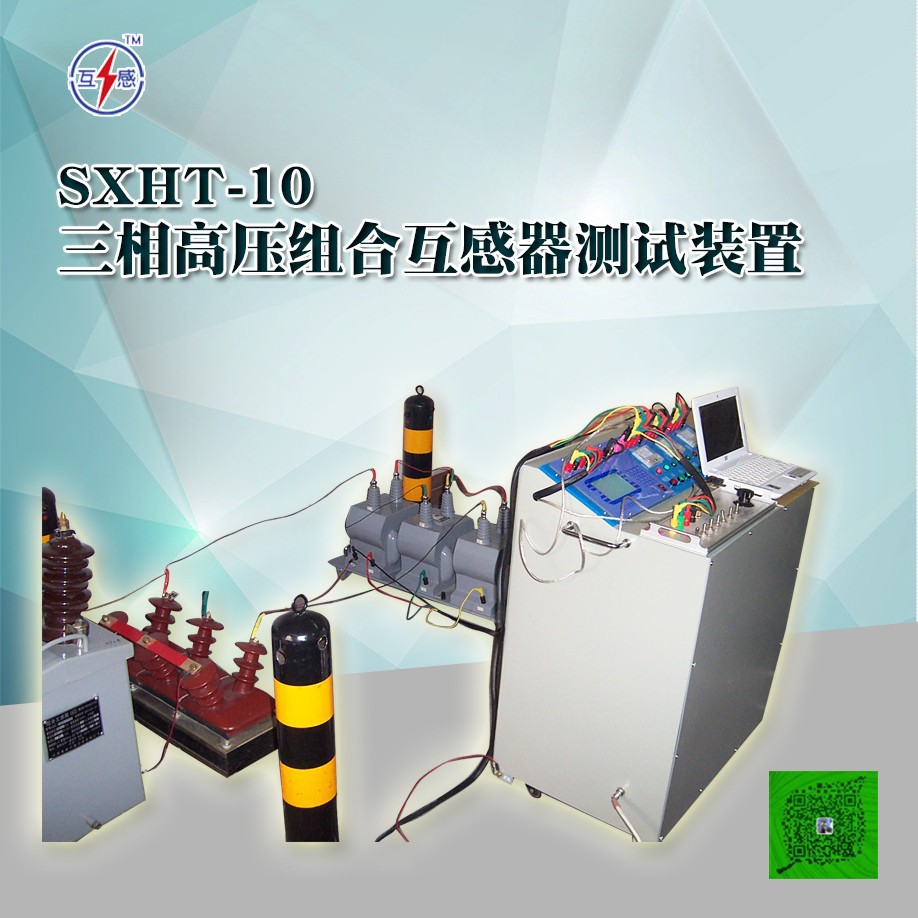

采用一体式三相升压器、三相标准电压互感器和一体式三相电压负荷箱以及三相调压器，现场可以把互感器校验仪和一体式三相电压负荷箱以及三相调压器集合在一台小拉车上，采用了三相平衡电源（利用三相标准电压互感器进行三相电源的电压平衡），增加零位、过流过荷等保护措施，测试过程开始即灯光闪烁告警直至试验完成，一次完成接线后整个测量过程自动进行，直至三相电压互感器的误差数据全部测完，提高了测试程度；
互感器校验仪采用液晶显示，可按规程要求的测量点自动进行测量和存储数据，并能长期保存99组测量数据及日期。可以将存储的数据传给计算机并且打印出符合规程要求的检测证书；
一体式三相电压负荷箱可根据实际被试互感器的负荷接线不同直接进行V、Y、△方式切换；
该套设备将互感器校验仪及三相电压负荷箱与三相升压装置进行**的技术集成和合理控制，形成了较完善的现场集成，设备整体结构设计合理，集成性优良，便于现场移动。减小了试验接线的工作量，提高了试验速度，各个分公司的计量中心经常遇到大批量的三相组合计量箱需要进行检测，使用该装置可以实现了快速、准确的检测，其检测方法更加符合规程的要求，还能够满足计量中心对计量设备的入网检测、质量性能抽检等特殊的试验检要求。
（1）三相调压器
输入电压：三相3×380V±10％
额定频率：50±0.5Hz
电源：波形失真畸变≤5％
输出电压：0～430V
额定容量：6000VA
（2）10kV三相升压器
输入电压：0～200V
输出电压：0～10000V
额定容量：6000VA
（3）35kV三相升压器
输入电压：0～200V
输出电压：0～35000V
额定容量：6000VA
（4）10kV三相全绝缘标准电压互感器
准确度等级：0.02级
电压比：10kV/100V ，10kV/√3/100V/√3
二次负荷：≤0.2VA COSφ＝1
（5）35kV单相全绝缘标准电压互感器
准确度等级：0.02级
电压比：35kV/100V， 35kV/√3/100V/√3
二次负荷：≤0.2VA COSφ＝1
（6）三相电压负荷箱
准确度等级：3%
功率因素：0.8
额定电压：100V、100/√3V
额定容量:1.25VA-158.75VA，可方便变换V—Y—△接线方式
互感器校验仪 精度：2级
环境温度：-10℃～40℃ 相对湿度： ≤80％
产品的关键技术
三相电压互感器二次负载一体组合结构，把每一相阻性和感性模拟负荷进行组合，采用多位高精度转换开关根据实际被试互感器的负荷接线不同直接进行V、Y、△方式切换不须倒线。
三相标准电压互感器的制作，自升压方式与非自升压方式的经济技术比较，三相独立铁心和共用铁心的经济技术比较等；
三相升压装置的输出电压的检测和平衡调节的设计；
互感器校验仪配套二次采样控制箱，实现三相自动测量，编制专门的测量控制软件；
将现场互感器校验仪和一体式三相电压负荷箱以及三相调压器所有低压设备集成在一台小拉车上，成为可移动式电压互感器现场微型试验台。
