电子调压恒定大电流发生器
商品描述
FSQL-2000E数控电子调压恒流发生器是根据电力部门和工矿企业在电气设备试验如:各种开关、电流互感器和其他电气设备做电流负载试验及升温试验而专门设计制造的专用设备。
结构组成

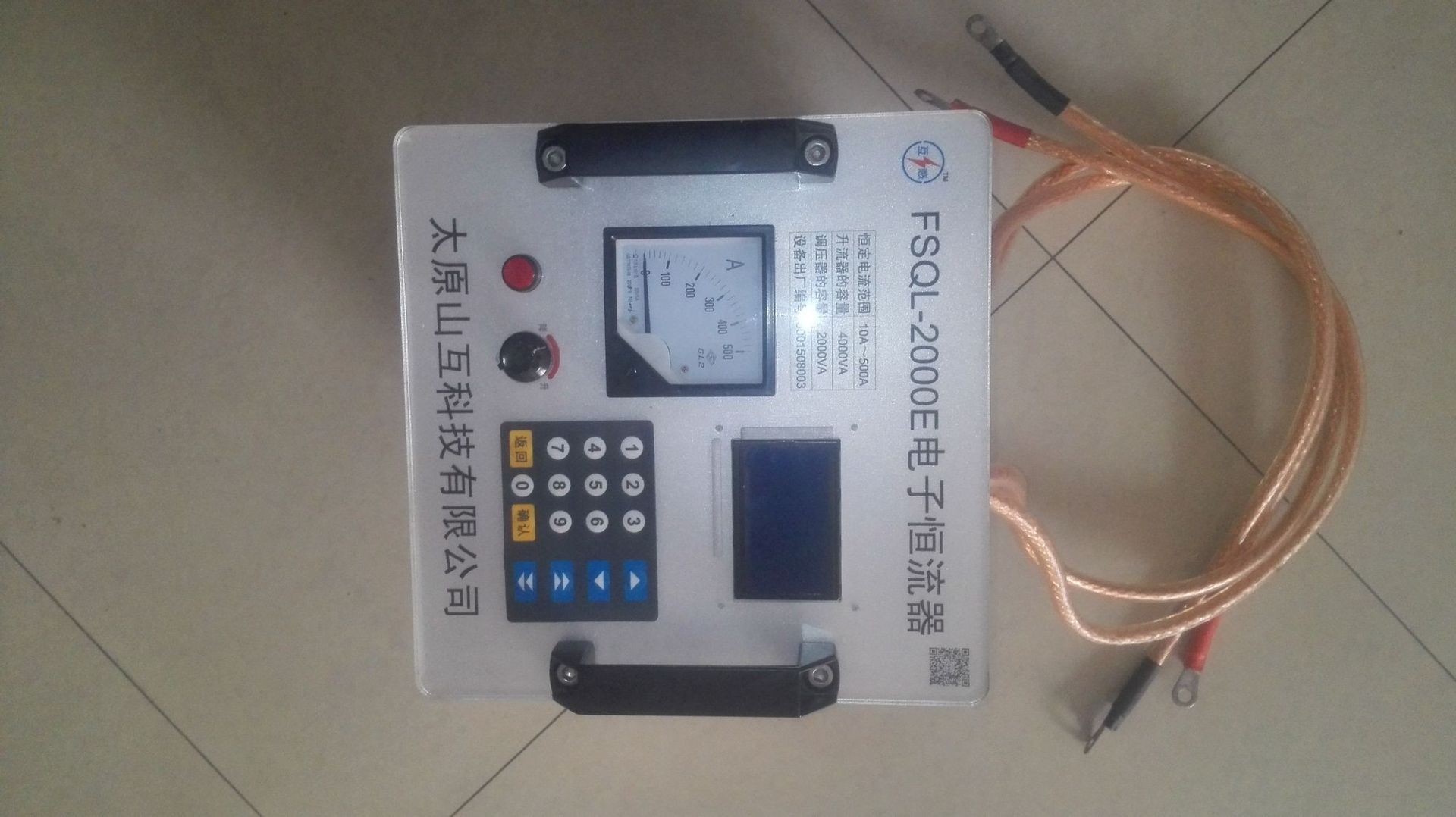

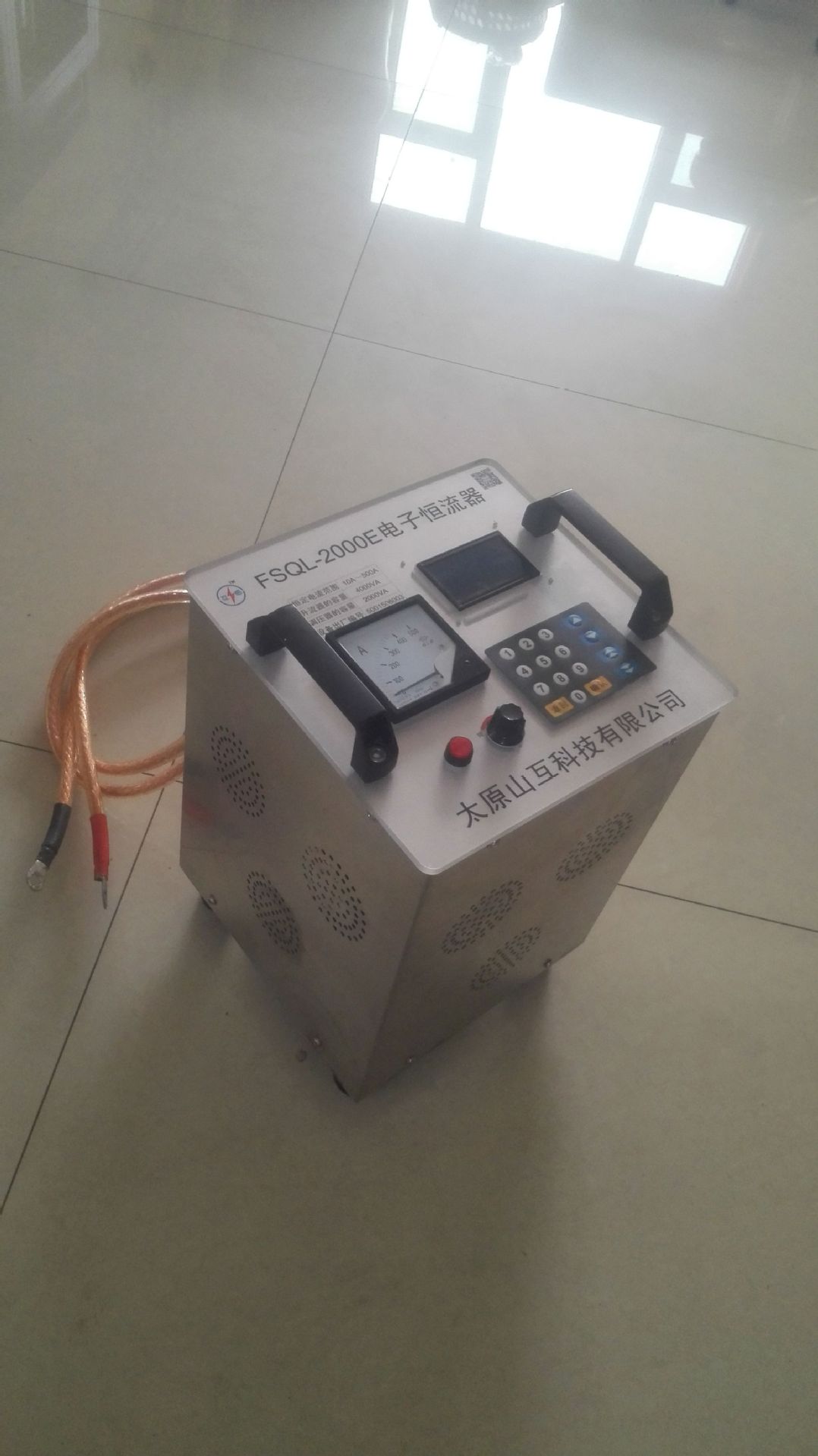

不锈钢壳体，带有提手的便携式结构，内部是上下结构，上部用电子调压器代替传统的自耦调压器，电子调压器的使用使闭环自动恒流控制成为可能，下部为自制升流器。上下安装风扇与壳体自然风孔构成制冷环节，升流器二次为两根35平方毫米的铜芯线，两个采样互感器已经穿心安装，其中一个二次接500/5电流表，只用来显示一次电流，为直读式；另一个二次接交流电流变送器，输出模拟量0到5V与二次电流0到5A一一对应。
本机采用单片机、模数转换模块及数模转换模块系统编程，达到模糊控制。交流电流变送器输出给模数转换模块，作为反馈电流信号进入单片机处理，通过数模转换模块输出控制电子调压器0到5V输入，达到闭环控制。在升流保持状态，电流降低会自动补偿回来，使整个升流控制在恒流状态。
使用方法及注意事项

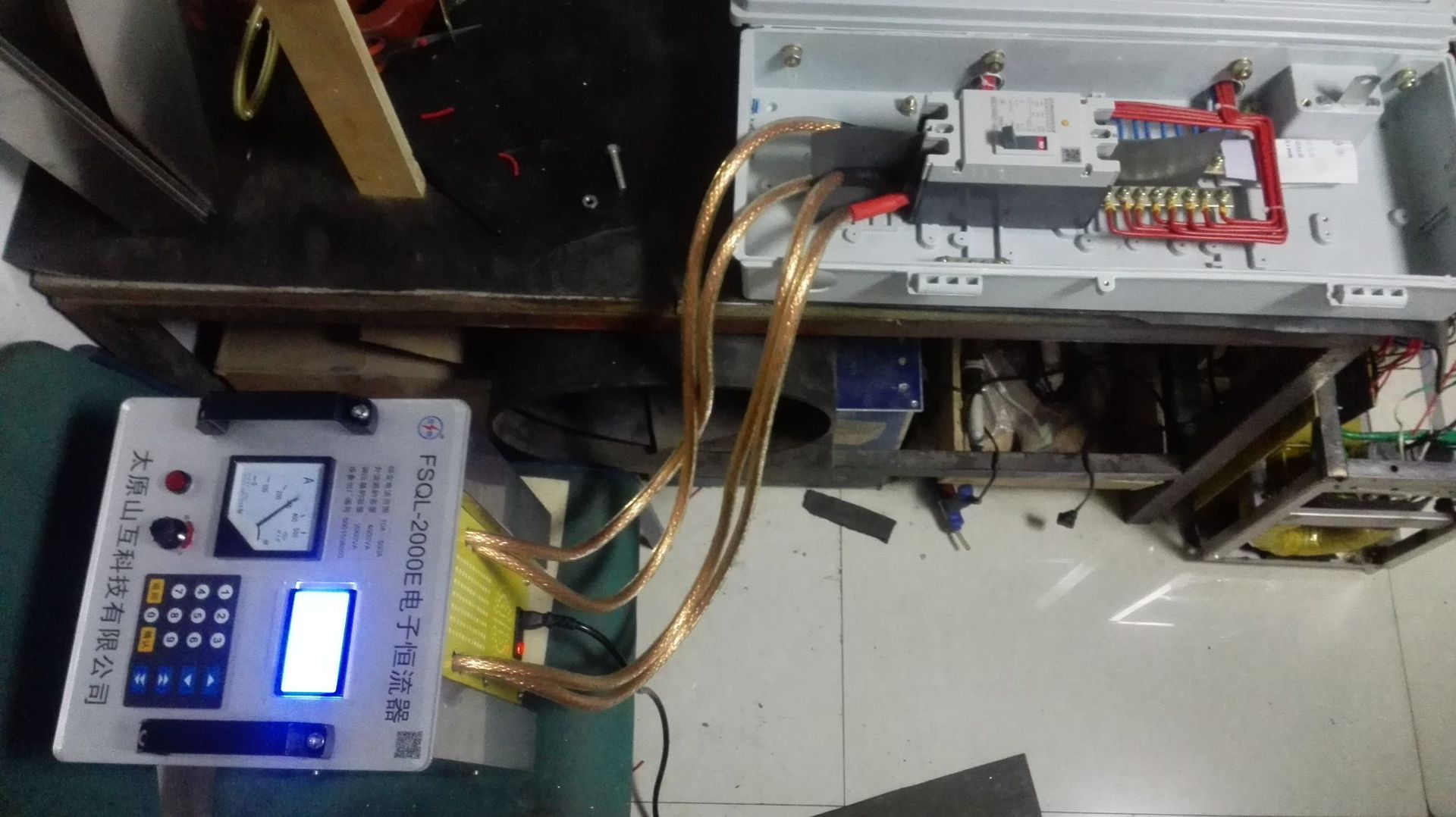

送电前将两根35平方毫米的铜芯线根据电流大小使用一根或者两根导线，200A以下接一根导线即可，200A以上把两根导线都接入用电设备，注意连接要可靠接触。设备配有电源线一根，设备上有电源插座与之配套，并配有带灯开关，开关打开时灯亮。试验时，按面板红按钮，显示屏显示单片机自检，然后进入键盘与显示屏对话设定状态。先设定工作时间，十几分钟到120分钟可选择，每一次设定都要求按确定键，也可以按返回键重新设定。然后选择手动/自动模式，本机保留了手动模式，电位计面板式安装，用于电位计开环控制，用于维修。选择手动模式然后点确认即可进入手动模式。按上下箭头选择自动模式，再点击确认进入自动模式，此时系统进入闭环状态，接着画面提示设定电流值，可以50A到500A范围内选择，建议试验时间长的话使用300A以内，短时间试验可以**500A的冲击电流。电流确认后，进入升流和保持恒流状态，面板上二次电流表实时显示一次电流值。系统自动补偿电流的降低，误差在10A以内。等到设定时间到达，系统自动停止升流过程，电流归零。
技术参数
工作电源：AC220V 50Hz 环境温度：-10℃~30℃
调压器容量：2000VA 升流器容量：4000VA
电流使用范围：50A~500A
